Procédure de configuration de l'Annonce conditionnelle sur le protocole BGP (Border Gateway Protocol)

Vue d’ensemble

Ce document montre comment configurer la publicité conditionnelle sur le protocole BGP (Border Gateway Protocol).

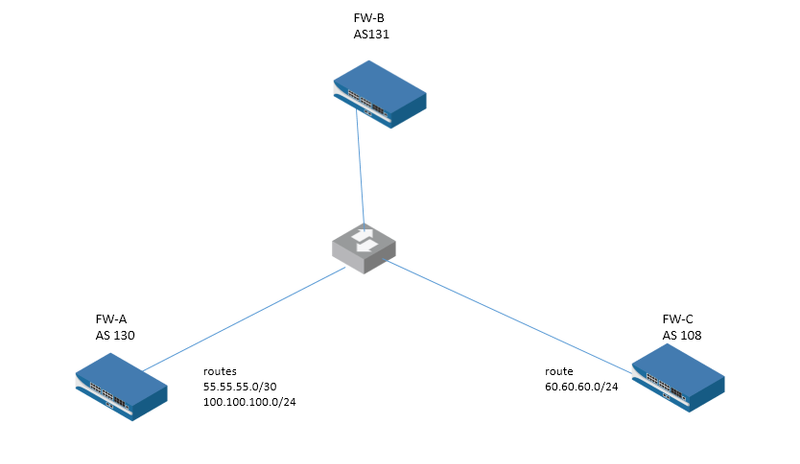

Pare-feu FW-A ont deux itinéraires 55.55.55.0/24 et 100.100.100.0/24.

Pare-feu FW-C ont un itinéraire 60.60.60.0/24.

Exigence est que si FW-B a des itinéraires 100.100.100.0/24, 55.55.55.0/24 dans sa côte locale, il ne devrait pas annoncer 55.55.55.0/24 route vers FW-C, mais il devrait annoncer 100.100.100.0/24. Si la route 100.100.100.0/24 n'est pas en Côte locale de FW-B seulement alors il devrait annoncer 55.55.55.100 route à FW-C.

Comment y parvenir?

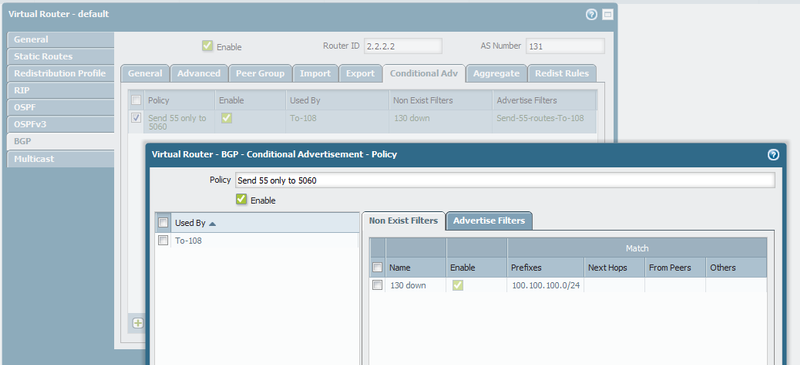

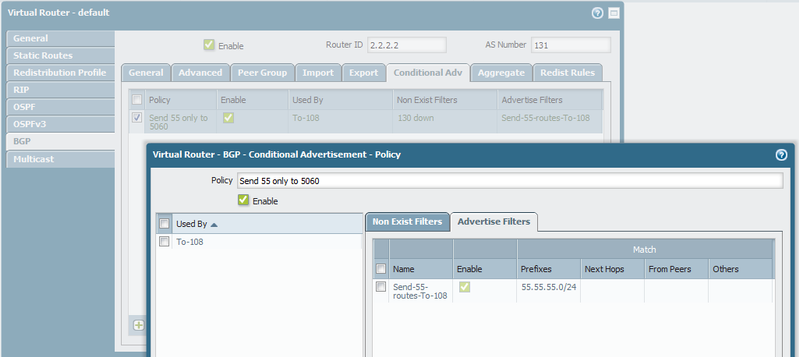

Cela peut être réalisé en configurant l'annonce conditionnelle sur FW-B. Avec l'Aide de la publicité conditionnelle, nous pouvons être précis sur quel itinéraire devrait être annoncé lorsque certains réseau/itinéraire est en panne. Pour ce faire, nous devons configurer le filtre inexistant. Ci-dessous, nous spécifions que si 100.100.100.0/24 n'existe pas, puis la publicité ce que jamais nous avons spécifié dans la publicité des filtres.

FW-A ont 55.55.55.0/24 et 100.100.100.0/24 dans sa côte locale.

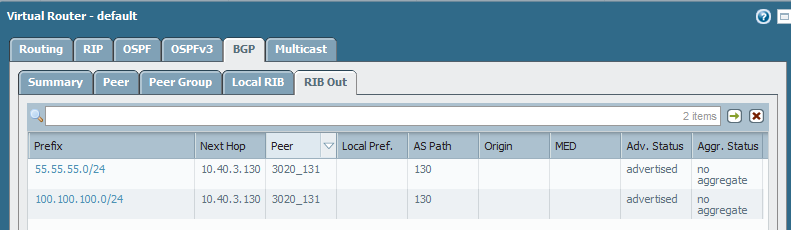

FW-une publicité à la fois L'itinéraire à 55.55.55.0/24 et 100.100.100.0/24 à FW-B.

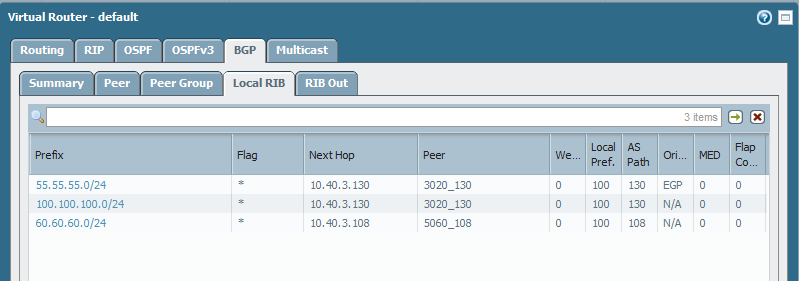

FW-B ont reçu les deux route de FW-A.

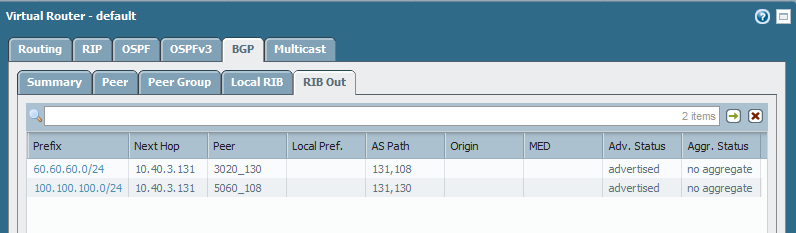

FW-B envoyant seulement 100.100.100.0/24 route à FW-C.

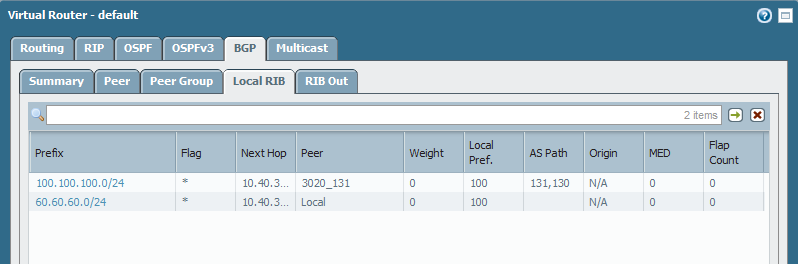

FW-C obtenir 100.100.100.0/24 de FW-B.

Sur FW-A 100.100.100.0/24 est descendu.

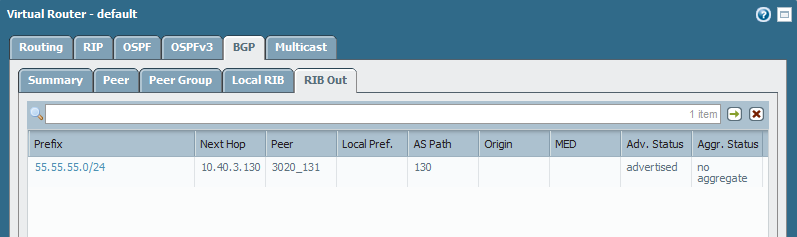

FW-une publicité seulement 55.55.55.0/24.

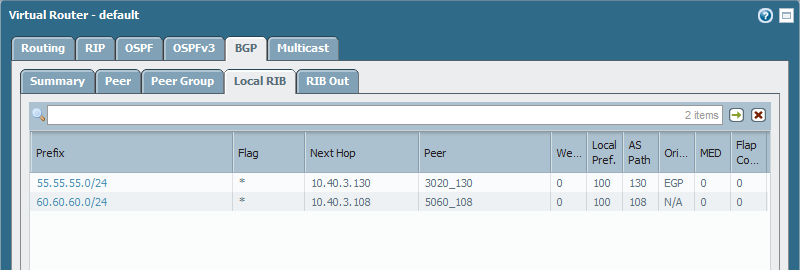

FW-B Got 55.55.55.0/24 de FW-A.

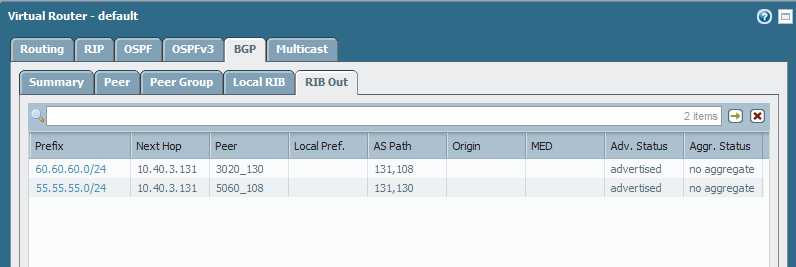

FW-B a commencé la publicité route 55.55.55.0/24 à FW-C.

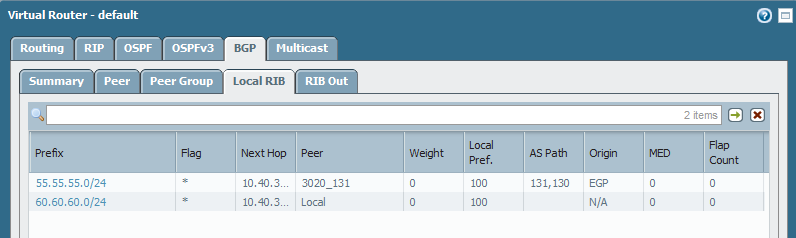

FW-C Got 55.55.55.0/24 de FW-B.
