Cómo configurar el anuncio condicional en el protocolo Border Gateway (BGP)

Resumen

Este documento muestra cómo configurar el anuncio condicional en el protocolo Border Gateway (BGP).

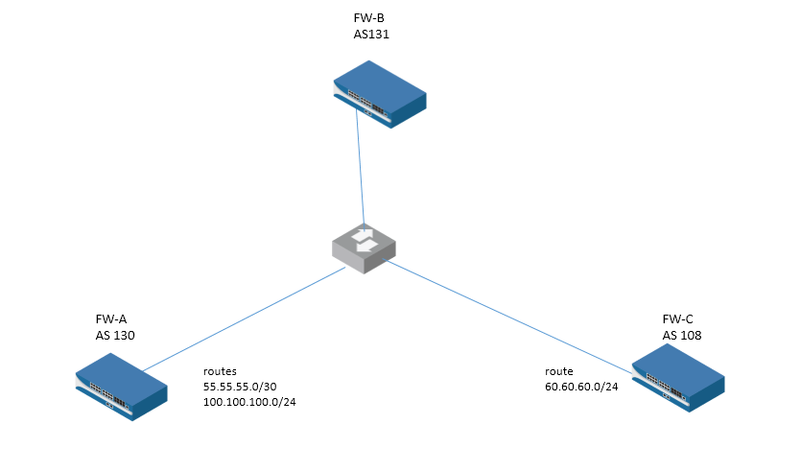

Firewall FW-A tiene dos rutas 55.55.55.0/24 y 100.100.100.0/24.

Firewall FW-C tienen una ruta 60.60.60.0/24.

Requisito es que si FW-B está teniendo rutas 100.100.100.0/24, 55.55.55.0/24 en su local-costilla no debe anunciar 55.55.55.0/24 ruta a FW-C pero debe anunciar 100.100.100.0/24. Si la ruta 100.100.100.0/24 no está en la costilla local del FW-B solamente entonces debe anunciar la ruta 55.55.55.100 a FW-C.

¿Cómo lograrlo?

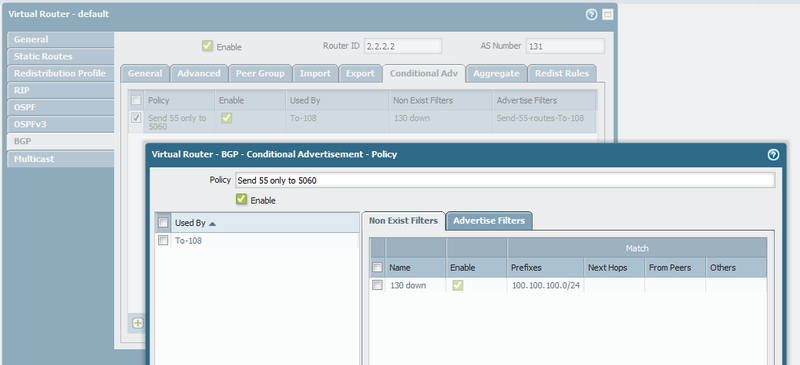

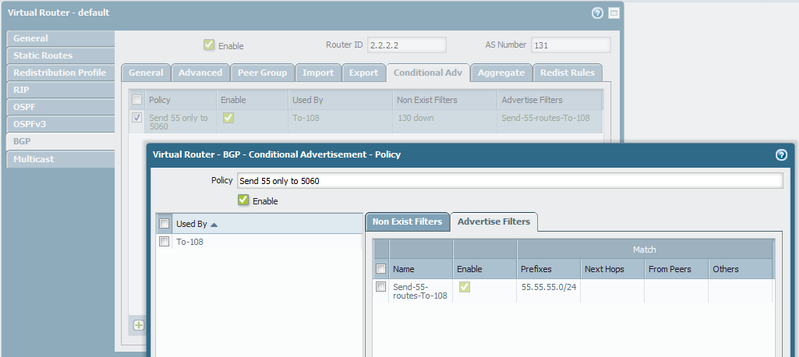

Esto se puede lograr configurando el anuncio condicional en FW-B. Con la ayuda de la publicidad condicional podemos ser específicos en qué ruta debe ser anunciado cuando alguna red/ruta está abajo. Para lograr esto, tenemos que configurar el filtro inexistente. A continuación, especificamos que si 100.100.100.0/24 no existe, entonces anuncie lo que hayamos especificado en los filtros de publicidad.

FW-A tienen 55.55.55.0/24 y 100.100.100.0/24 en su costilla local.

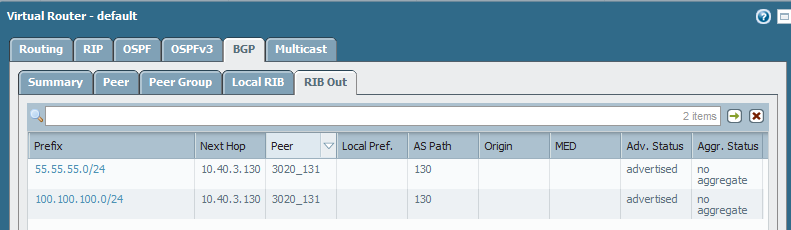

FW-A publicidad ambos ruta a 55.55.55.0/24 y 100.100.100.0/24 a FW-B.

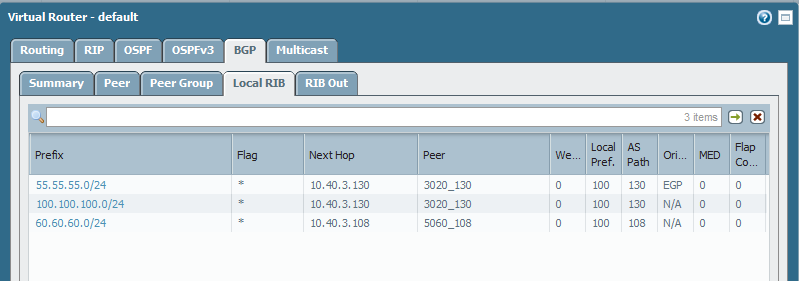

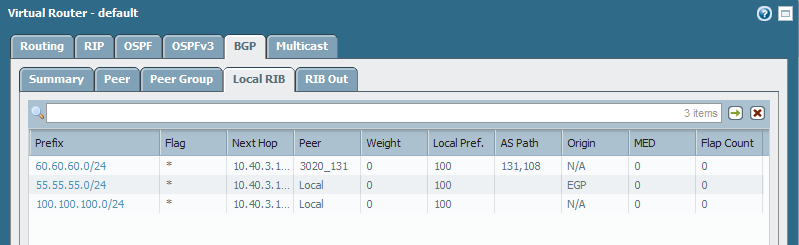

Los FW-B han recibido ambas rutas desde el FW-A.

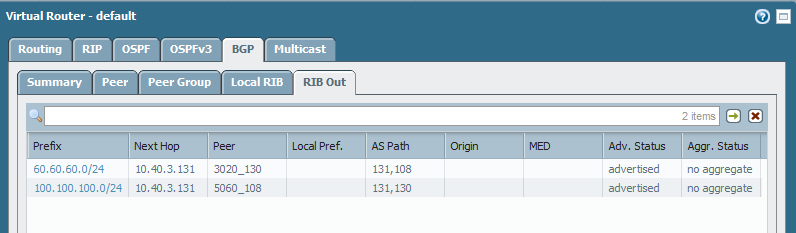

FW-B enviando solamente la ruta 100.100.100.0/24 al FW-C.

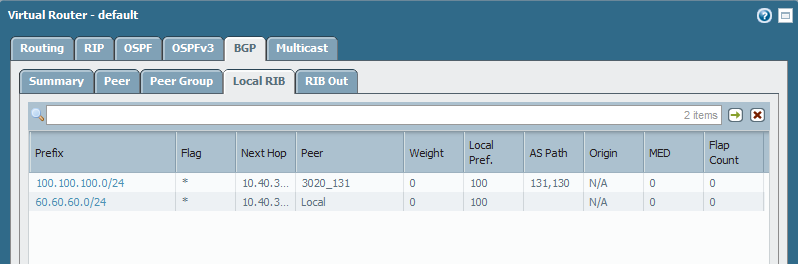

FW-C consiguiendo 100.100.100.0/24 del FW-B.

En el FW-A 100.100.100.0/24 bajó.

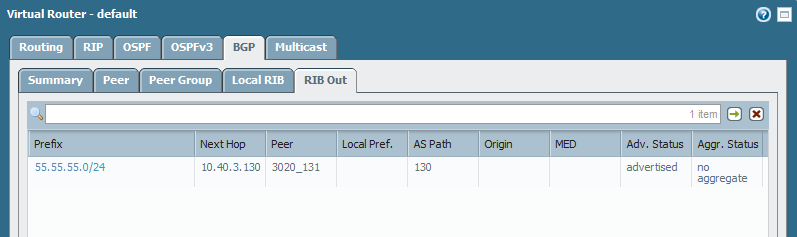

FW-A publicidad solamente 55.55.55.0/24.

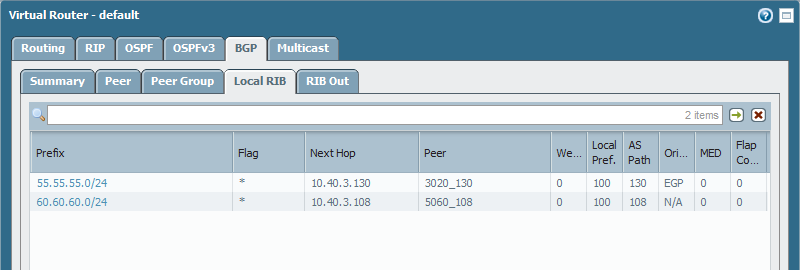

FW-B consiguió 55.55.55.0/24 del FW-A.

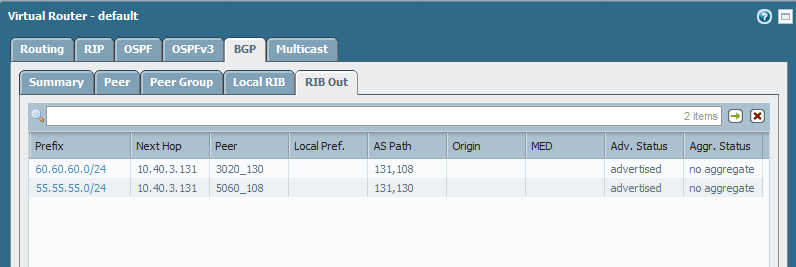

El FW-B comenzó a anunciar la ruta 55.55.55.0/24 a FW-C.

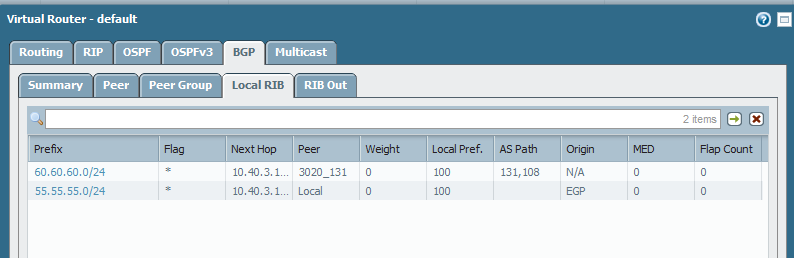

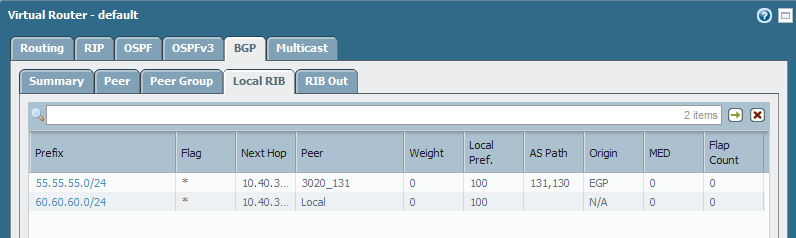

El FW-C consiguió 55.55.55.0/24 del FW-B.
