La surveillance du chemin ne se rétablit jamais avec une vérification IP d’adresse stricte

20175

Created On 06/18/20 04:40 AM - Last Modified 03/26/21 16:19 PM

Symptom

Firewall est doublement abrité à deux FSI avec suivi des trajectoires sur le lien principal :

GUI: Réseau --> routeurs virtuels --plus > statistiques runtime:

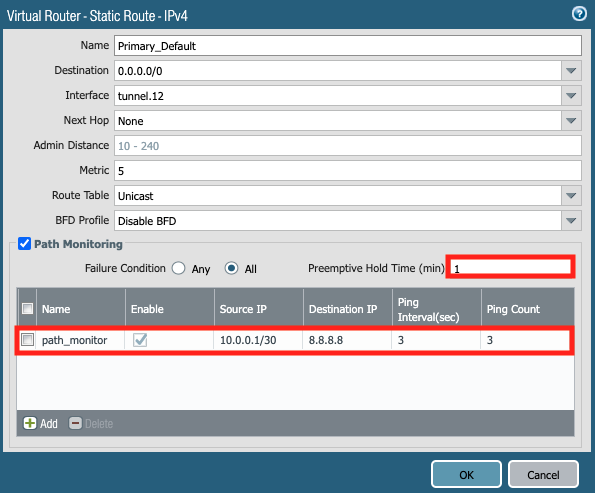

Réseau --> routeur virtuel --> itinéraires statiques:

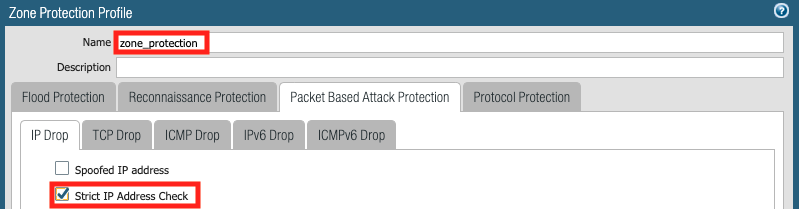

Chaque ISP interface dispose d’un profil de protection de zone avec « Contrôle IP d’adresse strict »

Réseau --> Zones:

Réseau --protection > zone --protection contre les attaques > paquets:

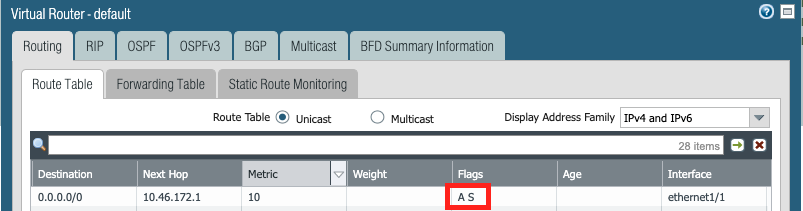

Le chemin principal échoue et est supprimé/supprimé; tandis que le chemin secondaire est marqué comme « actif » et installé dans le FIB :

Moniteur --> système:

Réseau --> routeur virtuel --> itinéraires statiques:

Le service est rétabli sur le lien principal, mais le lien principal ne préempte jamais ou ne prend jamais le relais après l’expiration du « temps de détention préventive ». Le RIB n’est même pas mis à jour et continue d’utiliser le lien secondaire pour le routage.

Environment

ANY PAN-OS
Palo Alto Firewall .
La surveillance des trajectoires est configurée pour les scénarios de redondance/défaillance.
La protection de zone est en service sur les deux zones avec une vérification IP d’adresse stricte activée

Cause

Compteur global sur le filtre pour la source surveillée par chemin / destination IP indique que le trafic surveillé est supprimé avec une raison: Paquets supprimés: Option de protection de zone « strict-ip-check.

admin@PA-VM> debug dataplane packet-diag show setting

--------------------------------------------------------------------------------
Packet diagnosis setting:
--------------------------------------------------------------------------------
Packet filter
  Enabled:                   yes
  Match pre-parsed packet:   no
  Index 1: 10.0.0.1/32[0]->8.8.8.8/32[0], proto 0
           ingress-interface any, egress-interface any, exclude non-IP
  Index 2: 8.8.8.8/32[0]->10.0.0.1/32[0], proto 0
           ingress-interface any, egress-interface any, exclude non-IP
--------------------------------------------------------------------------------

admin@PA-VM> show counter global filter packet-filter yes delta yes

Global counters:
Elapsed time since last sampling: 231.955 seconds

name                                   value     rate severity  category  aspect    description
--------------------------------------------------------------------------------
pkt_recv                                   3        0 info      packet    pktproc   Packets received
flow_dos_pf_strictip                      63        0 drop      flow      dos       Packets dropped: Zone protection option 'strict-ip-check'
flow_tunnel_decap_err                     63        0 drop      flow      tunnel    Packet dropped: tunnel decapsulation error
flow_tunnel_ipsec_esp_encap               77        0 info      flow      tunnel    Packet encapped: IPSec ESP
flow_tunnel_encap_resolve                 77        0 info      flow      tunnel    tunnel structure lookup resolve
--------------------------------------------------------------------------------
Total counters shown: 5
--------------------------------------------------------------------------------

Resolution

Désactiver la « vérification stricte IP de l’adresse » dans le profil de protection de zone; ou
Placez les liens primaires et secondaires dans deux routeurs virtuels distincts

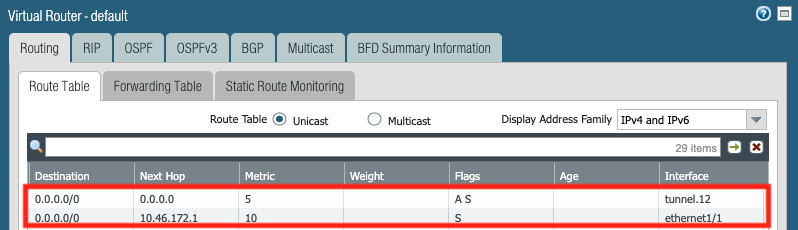

L’une ou l’autre de ces solutions devrait entraîner la récupération du chemin avec le chemin principal installé comme itinéraire « actif » :
