La supervisión de rutas nunca se recupera con una comprobación estricta IP de la dirección

20141

Created On 06/18/20 04:40 AM - Last Modified 03/26/21 16:19 PM

Symptom

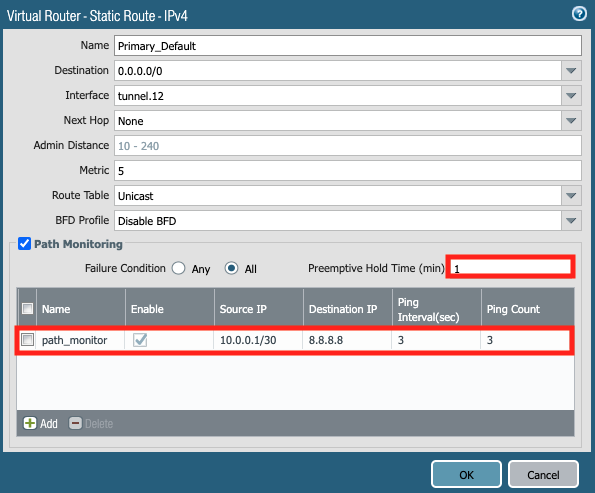

Firewall es el hogar dual a dos ISP con la supervisión de la trayectoria sobre el link primario:

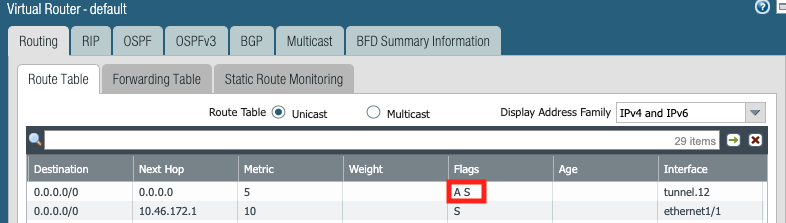

GUI: Network --> Virtual Routers --> Más estadísticas en tiempo de ejecución:

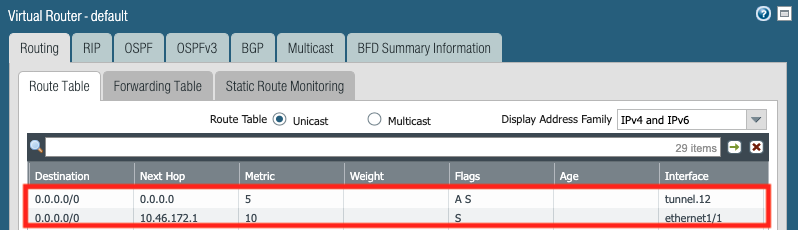

Red --> Virtual Router --> Static Routes:

Cada ISP interfaz tiene un perfil de protección de zona con 'Comprobación estricta IP de direcciones'

Redes --> Zonas:

Protección de zona --> de red --> Protección contra ataques basada en paquetes:

Se produce un error en la ruta principal y se elimina/elimina; mientras que la ruta secundaria se marca como 'Activa' e instala FIB en:

Supervisar --> Sistema:

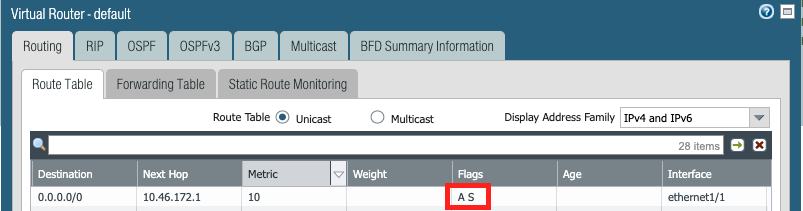

Red --> Virtual Router --> Static Routes:

El servicio se restaura en el link principal pero el link principal nunca se apreta o toma el control después de que expire el "tiempo de espera preventivo". Ni RIB siquiera se actualiza y continúa utilizando el vínculo secundario para el enrutamiento.

Environment

UnaNY PAN-OS
Palo Alto Firewall .
La supervisión de trayecto se configura para escenarios de redundancia/error.
La protección de zona está en uso en ambas zonas con la comprobación estricta IP de direcciones habilitada

Cause

El contador global en el filtro para el origen/destino monitoreado por trayecto IP indica que el tráfico monitoreado se está descartando con una razón: Paquetes caídos: Opción de protección de zona 'strict-ip-check.'

admin@PA-VM> debug dataplane packet-diag show setting

--------------------------------------------------------------------------------
Packet diagnosis setting:
--------------------------------------------------------------------------------
Packet filter
  Enabled:                   yes
  Match pre-parsed packet:   no
  Index 1: 10.0.0.1/32[0]->8.8.8.8/32[0], proto 0
           ingress-interface any, egress-interface any, exclude non-IP
  Index 2: 8.8.8.8/32[0]->10.0.0.1/32[0], proto 0
           ingress-interface any, egress-interface any, exclude non-IP
--------------------------------------------------------------------------------

admin@PA-VM> show counter global filter packet-filter yes delta yes

Global counters:
Elapsed time since last sampling: 231.955 seconds

name                                   value     rate severity  category  aspect    description
--------------------------------------------------------------------------------
pkt_recv                                   3        0 info      packet    pktproc   Packets received
flow_dos_pf_strictip                      63        0 drop      flow      dos       Packets dropped: Zone protection option 'strict-ip-check'
flow_tunnel_decap_err                     63        0 drop      flow      tunnel    Packet dropped: tunnel decapsulation error
flow_tunnel_ipsec_esp_encap               77        0 info      flow      tunnel    Packet encapped: IPSec ESP
flow_tunnel_encap_resolve                 77        0 info      flow      tunnel    tunnel structure lookup resolve
--------------------------------------------------------------------------------
Total counters shown: 5
--------------------------------------------------------------------------------

Resolution

Desactivar 'Comprobación estricta IP de direcciones' en el perfil de protección de zona; o
Coloque los links primarios y secundarios en dos enrutadores virtuales separados

Cualquiera de estas soluciones debe dar lugar a la recuperación de trayecto con la ruta principal instalada como ruta 'activa':
